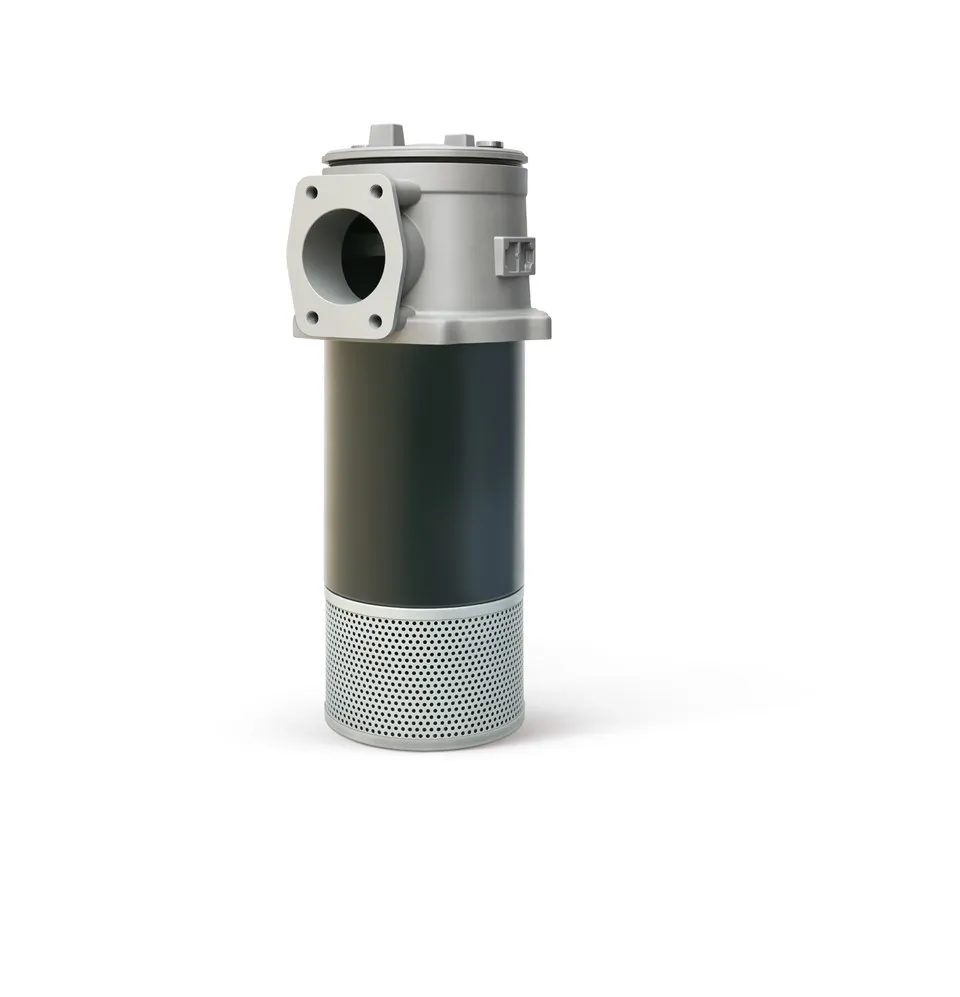

Samotesniaci spätný olejový filter s priamym spätným tokom RFB

Samotesniaci spätný filter zo série RFB

      ●Séria RFB samotesniacich magnetických spätných olejových filtrov s priamym spätným tokom sa primárne používa na jemnú filtráciu spätných tokov oleja hydraulického systému. Filtrujú kovové častice vznikajúce opotrebovaním komponentov v hydraulickom systéme, ako aj nečistoty, ako sú gumové nečistoty z opotrebovaných tesnení, čím zaisťujú, že olej prúdiaci späť do nádrže zostane čistý.

Hlavná prednosť

●Tento filter je možné nainštalovať priamo na hornú, bočnú alebo spodnú časť olejovej nádrže. Hlava filtra je odkrytá mimo olejovej nádrže a valec je čiastočne ponorený do olejovej nádrže, čím sa zjednodušuje potrubie systému a usporiadanie systému je kompaktnejšie.

●Vybavené obtokovým ventilom: Počas štartovania studeného oleja, keď je teplota kvapaliny v systéme príliš nízka, pulzácie prietoku a iné faktory môžu spôsobiť nadmerný rozdiel tlaku na filtri, ktorý zabráni prevádzke hlavného stroja. Okrem toho v prípadoch, keď sa filtračná vložka zanesie nečistotami, obtokový ventil zapojený paralelne pod kryt filtra sa automaticky otvorí pri rozdielovom tlaku 0,4 MPa, čím sa ochráni filtračná vložka a zabezpečí sa normálna prevádzka filtra. systému.

●So spätným ventilom: Filter je umiestnený na boku a na dne nádrže, aby pri výmene filtračnej vložky nevytiekol olej z nádrže.

●K dispozícii je rozptyľovač prietoku kvapaliny, ktorý sa skladá z rozptyľovača prietoku kvapaliny a spodnej časti valca, čo umožňuje vratnému oleju plynule prúdiť do olejovej nádrže, čo sťažuje vytváranie bublín, znižuje opätovný vstup vzduchu a znižuje turbulencie usadených znečisťujúcich látok a zabezpečenie hrubej filtrácie pri otvorení obtokového ventilu.

●Vybavený kombinovaným vizuálnym indikátorom a elektrickým signalizačným zariadením, ako aj prepadovou trubicou a lapačom nečistôt: Ako sa filtračná vložka postupne zanáša, úroveň zanesenia je možné sledovať na vizuálnom indikátore a súčasne je možné zapnúť elektrický signál. odoslaná pri dosiahnutí prahu signalizácie 0.35 MPa. V spodnej časti filtračnej vložky je nainštalovaná prepadová trubica a lapač nečistôt, ktoré umožňujú jednoduché vybratie spolu s filtračnou vložkou počas výmeny, čím sa bráni tomu, aby nečistoty padali späť do olejovej nádrže.

●Vyznačuje sa jednoduchou inštaláciou, pripojením a výmenou filtračného prvku: Prívod oleja je pripojený cez prírubu a pre inštalačnú prírubu medzi hlavou filtra a olejovou nádržou môžu používatelia navrhnúť a vyvŕtať šesť otvorov pre skrutky príruby na doske olejovej nádrže podľa podľa rozmerov uvedených v diagrame. Odskrutkovaním horného krytu filtra je možné vymeniť filtračnú vložku alebo doplniť olej do nádrže.
